智能工廠，環保潔凈未來，乘北人千人盛會余韻，《包裝前沿》組團參加了西安昱昌環境科技有限公司于西安、鄭州兩地舉辦的“旋轉RTO廢氣處理實際運行案例”品鑒活動，參觀了西安航天三沃、鄭州義興彩印、彥峰彩印等三家企業的RTO樣板工程，為當前軟包裝企業遇到的VOCs處理難題提供借鑒。
西安昱昌環境科技有限公司大本營

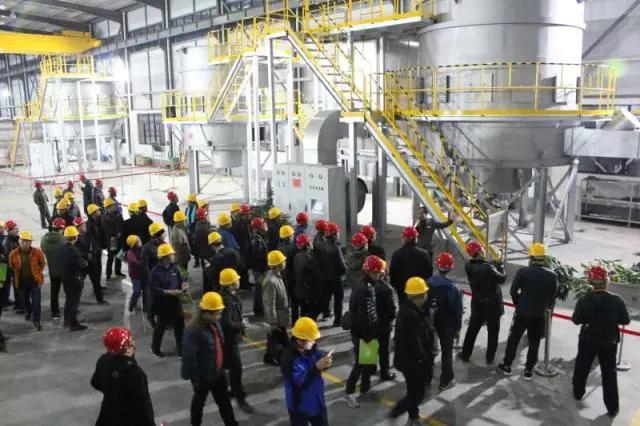

昱昌公司鄠邑新區生產基地共有3個生產廠區，總裝生產面積6000㎡，年可產100套旋轉RTO 。
西安昱昌旋轉RTO品鑒活動
第1站
熱身：11月30日，西安航天三沃：涂布企業的治理方案

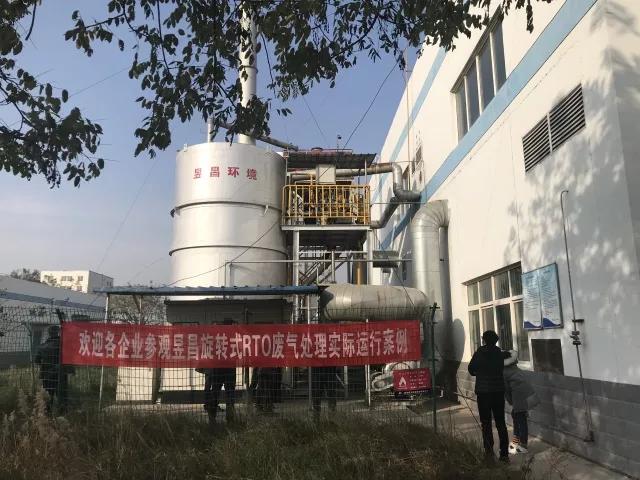

位于閻良區的西安航天三沃新材料有限公司安裝的是昱昌公司國產的第一臺旋轉RTO。
航天三沃的RTO是為其兩條涂布生產線服務的，其處理的廢氣濃度為4.8g/ m³，風量為30000m³/h;經RTO處理后，“熱效率”達95%以上，處理效率99%~99.7%，濃度達到治理標準，小于29mg/m³。
這個昱昌旋轉RTO的長子，已經穩定運行了近1年時間，吃掉了近千噸的VOCs廢氣，回饋了幾百萬大卡的熱能。
涂布行業與軟包裝彩印企業相比，其廢氣濃度、處理方案都有一定的差距，就軟包裝企業關心的低濃度、大風量廢氣RTO是否可以處理、一臺RTO可以供幾臺印刷機使用、運行費用、是否可以達標等問題，昱昌市場總監蔡平忠表示：
軟包裝企業可以在前端采用減風增濃的方式解決低濃度大風量的問題，廢氣濃度在1.5g/m³，10000風量時，RTO即可實現自平衡；在達到2g/m³以上時，可以提供額外的熱能給企業用于烘干及其他所需供熱。
對于大家比較關心的運營費用，蔡總表示，按處理1萬風量計，RTO每小時耗電約30~40度。如鄭州義興，連續一個月的在線監測數據顯示，其處理后的廢氣濃度都低于30mg/m³！
而每家企業因為生產線、生產規模不同，適用的方案也不同，因而需要在得到企業更多具體的生產資料后，配置最經濟可用的解決方案。
蔡總的介紹，讓大家對接下來要參觀的兩家彩印企業充滿期待！
第2站
高潮：12月1號，鄭州義興彩印、彥峰彩印聯袂秀
鄭州義興彩印參觀現場
<iframe allowfullscreen="" class="video_iframe" data-ratio="1.7647058823529411" data-src="https://v.qq.com/iframe/player.html?vid=d13294244bm&width=469&height=263.8125&auto=0" data-vh="263.8125" data-vidtype="2" data-vw="469" data-w="480" frameborder="0" height="263.8125" scrolling="no" src="https://v.qq.com/iframe/player.html?vid=d13294244bm&width=469&height=263.8125&auto=0&encryptVer=6.0&platform=61001&cKey=3GE7wbuFYTGSjhiZiZM+IiL7WRRElMoJvNeJx8c+gff30Zmendl+LhtC7GIY3u+E" style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important; display: block; width: 469px !important; height: 263.8125px !important; overflow: hidden;" width="469"></iframe>
鄭州義興彩印是國內軟包裝行業首家采用環葆嘉減風增濃ESO+西安昱昌的旋轉翼RTO進行廢氣處理和供熱的VOCs治理解決方案的彩印企業。

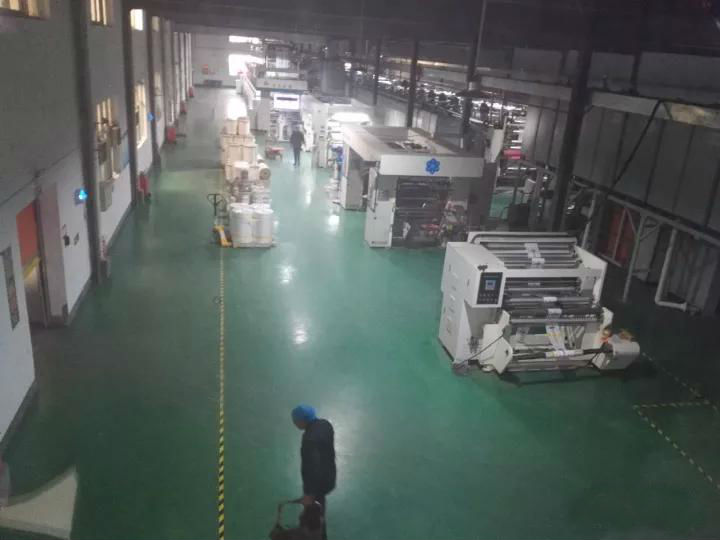

該企業共有3 臺印刷機、1臺干復機，總排風量為100000m³/h，廢氣濃度為0.5g/ m³，達不到自啟動條件，需要額外用天然氣7.6萬大卡熱值。
用ESO減風增濃后，排風量減為35000m³/h， 濃度達到5g/m³左右，系統可無功運行，還可以外供熱量42.9萬大卡熱值。
經現場實際測試上墨量、廢氣流量、廢氣溫度后，并綜合考慮車速、幅寬等實際情況，西安昱昌最終為其配置了ESO+RTO的解決方案。
使用該治理方案，不僅可以環保達標，每年可以節約電費59.39萬元!
自7月份正式運營，目前ESO+RTO技術路線已經通過了河南省環保廳第三方檢測，大大低于省控標準。而最近20天的連續在線監測排放數據顯示，最高排放值為38mg/m³，平均排放值為26.9mg/m³。
義興彩印廠宋松義總經理對該系統的處理效果給出了“非常滿意”的評價。
鄭州彥峰彩印現場
<iframe allowfullscreen="" class="video_iframe" data-ratio="0.5862068965517241" data-src="https://v.qq.com/iframe/player.html?vid=c13290z10a1&width=469&height=351.75&auto=0" data-vh="351.75" data-vidtype="2" data-vw="469" data-w="272" frameborder="0" height="351.75" scrolling="no" src="https://v.qq.com/iframe/player.html?vid=c13290z10a1&width=469&height=351.75&auto=0&encryptVer=6.0&platform=61001&cKey=3GE7wbuFYTGSjhiZiZM+IiL7WRRElMoJvNeJx8c+gff30Zmendl+LhtC7GIY3u+E" style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important; display: block; width: 469px !important; height: 351.75px !important; overflow: hidden;" width="469"></iframe>
<iframe allowfullscreen="" class="video_iframe" data-ratio="0.5666666666666667" data-src="https://v.qq.com/iframe/player.html?vid=z1329yu02lg&width=469&height=351.75&auto=0" data-vh="351.75" data-vidtype="2" data-vw="469" data-w="272" frameborder="0" height="351.75" scrolling="no" src="https://v.qq.com/iframe/player.html?vid=z1329yu02lg&width=469&height=351.75&auto=0&encryptVer=6.0&platform=61001&cKey=3GE7wbuFYTGSjhiZiZM+IiL7WRRElMoJvNeJx8c+gff30Zmendl+LhtC7GIY3u+E" style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important; display: block; width: 469px !important; height: 351.75px !important; overflow: hidden;" width="469"></iframe>
彥峰塑料有3臺印刷機、2臺干復機，廢氣濃度3.2~4.2g/m³，選用3萬風量旋轉式RTO，處理后濃度<30mg/m³。
目前,軟包裝企業治理VOCs需要面對的問題包括：
軟包裝企業除干燥環節產生的廢氣外，還有大量的無組織排放，廢氣總量大、濃度低，導致處理設備投入大，運行費用高;
同時，封閉式生產必定會增加空氣處理成本，新風、空調的能耗占比增加;
干燥能耗大，原有低成本供熱方式受限后生產成本上升;還有場地受限、供電容量受限等諸多問題。
而在企業實際應用的時候，情況還會復雜很多，制定整體解決方案的時候還需要考慮如何把無組織排放轉換為有組織排放，如何通過調整生產設備的布置及裝修隔斷進行氣流組織，兼顧工作空間的舒適度、滿足換氣標準的同時降低新風用量和廢氣總量，進而降低整廠能耗及設備投資。
本次實地參觀鄭州義興彩印、彥峰彩印的治理實例，可以說給這些問題都給出了答案，相信參觀的企業也都心中有數了！
