一. 包裝設計的目的
規范產品出貨的包裝方式，確保出貨之產品在搬運過程中不受損壞，保證品質，同時降低包裝成本。
二、包裝箱瓦楞紙板
由表面紙板與壓成瓦楞狀的瓦芯紙用粘著劑粘貼而成。

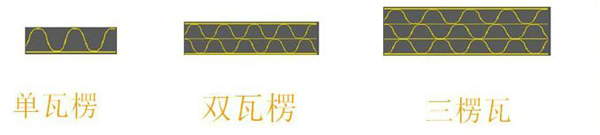

1. 單瓦楞紙板
由兩張牛皮紙和壓成楞型的瓦楞芯紙接合而成
2. 雙瓦楞紙板
由三張表面紙板及兩層芯紙所制成
3. 三瓦楞紙板
由四張表面紙板及三層瓦楞芯紙所構成
三、材質選用
瓦楞紙通常按齒形與楞形選擇，其中楞形又可組合后分單楞，雙楞和三楞

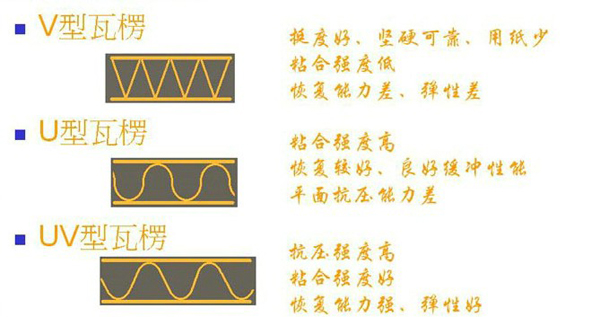

A. 瓦楞齒形

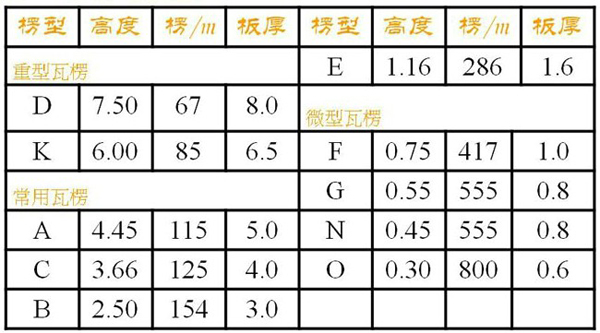

B. 瓦楞楞型
C. 瓦楞的選用
公司目前所使用的紙箱為一般瓦楞紙，即A，B，C，E楞，齒形通常使用UV行，因它綜合了V型與U型瓦楞的優點，經加工成紙板后有AC楞，AB楞，BC楞，A&B&C&E楞四種，以下是不同紙板所能達到的強度，我們可根據不同的產品外觀及重量選擇不同的材質。

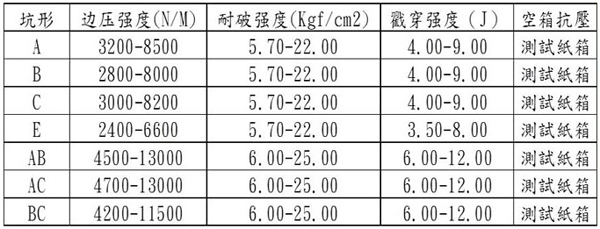

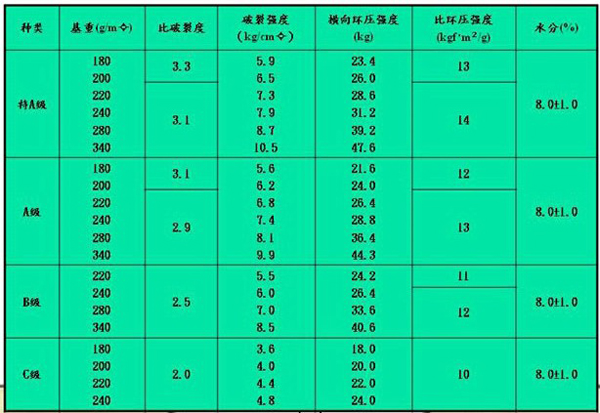

不同紙板所能達到的強度
四、CNS1455瓦楞紙板規格

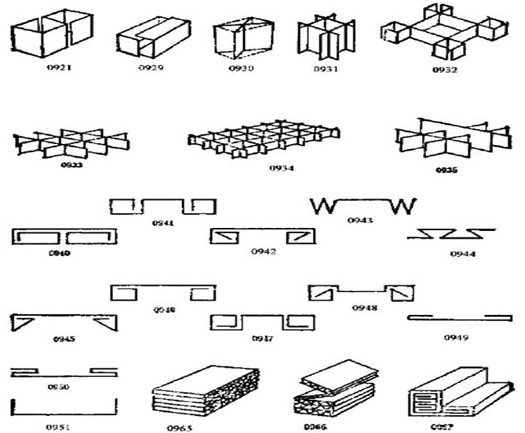

五、刀卡

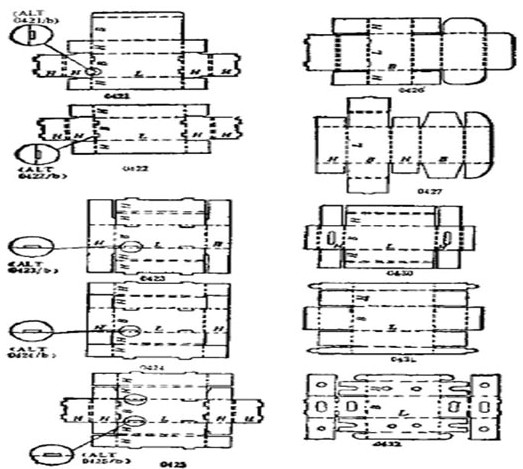

六、折迭紙盒

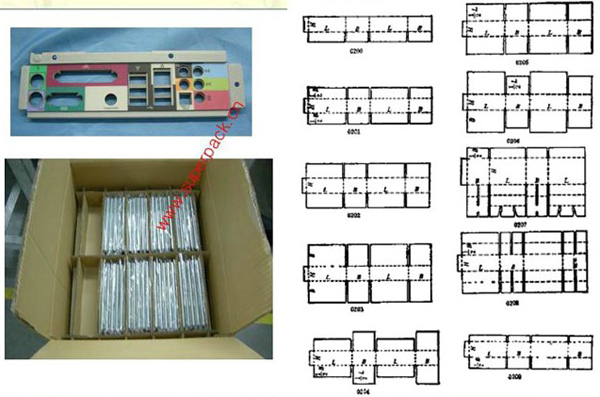

七、普通箱：

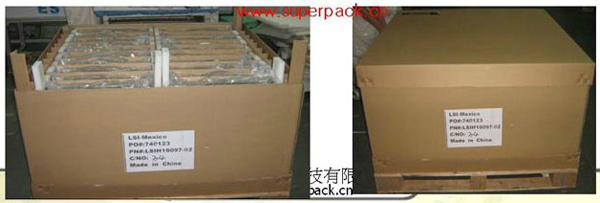

八、圍套箱
一般包裝成品或尺寸較大產品

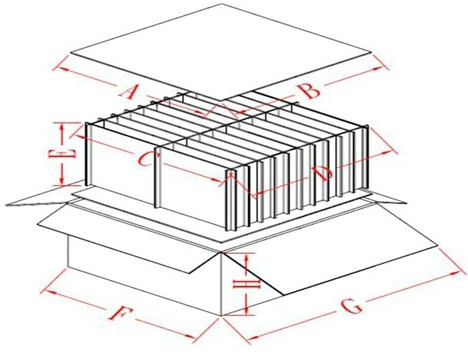

九、普通箱設計

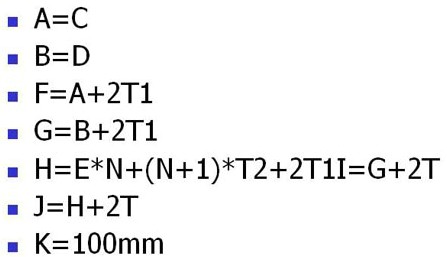

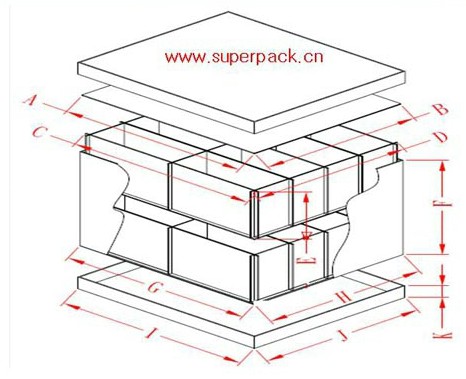

十、圍套箱設計：
A=C
B=D
G=C+2T(有護角時另外增加12mm)
H=D+2T(有護角時另外增加12mm)
F=n*E+(n+1)*T
十一、印刷箱

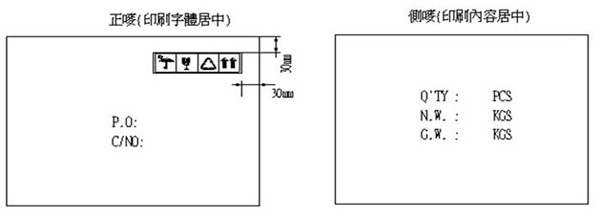

A. 廠內自定義普通箱印刷內容如下：
備注：1. 字體可用正楷美術體，高度為自定，位置居中，顏色為天藍色
2. 以上單位為mm，公差為+/-20mm。
3. P.O：依生管提供資料，凈重，毛重依工程提供資料。
4. 油墨需符合環保要求

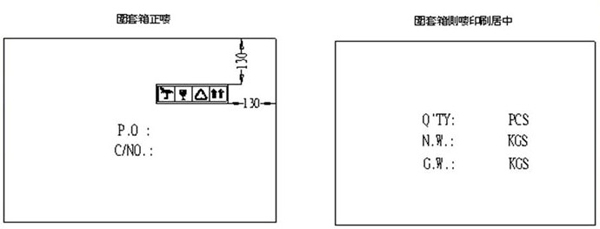

B. 廠內自定義圍套箱的印刷圖：
備注：1. 字體可用正楷美術體，高度為自定，位置居中，顏色為天藍色
5. 以上單位為mm，公差為+/-20mm，天地蓋不能遮住字體。
6. P.O：依生管提供資料，凈重，毛重依工程提供資料。
7. 油墨需符合環保要求
十二、設計注意事項
1. 圍套箱寬度尺寸(貨柜內橫向)一般不要大于1140mm，長度尺寸建議在800—1200mm，高度尺寸一般不易高于1000mm(特殊產品除外)
2. 紙箱擺滿一棧板后的組合尺寸同上
3. 紙箱設計前先確認貨柜車的型號與空間尺寸，盡可能在有限的空間裝更多的產品，節約運輸成本
4. 產品在紙箱內的擺放盡可能平穩，在不影響產品質量的條件下，建議以產品最大面積的一面作為底部
5. 產品四周有銳角或較軟弱，或外觀要求較嚴處，或顛簸時重心不穩處等都需考慮軟包材來緩沖運輸途中因碰撞可能產生的各種沖力。
6. 正常產品的外包裝箱，材質選BC楞
十三、內包裝零件盒及彩盒設計
公差要求，厚度公差±0.5mm，0—300以?xún)?nèi)公差±2mm，尺寸大于300mm公差±3mm
材質要求：一般內盒采用單層瓦楞紙，如果客人沒特別要求，建議用K3K材質，B楞，T=3mm
白盒/彩盒材質及印刷內容依據客戶要求
十四、瓦楞紙箱物理強度：
破裂強度(Bursting Test):
每平方厘米之瓦楞紙板被徐徐增加的靜壓力脹破時最大的力。
以破裂強度試驗機測試：
取箱身，箱蓋未折迭(不含水印刷，折印傷痕等)部分，試驗3次(由內向外作及由外向內作各3次)
判定：6次試驗結果之平均值不低于圖面要求值。
耐壓測試(COMPRESSION TEST):
測試方法：
將空的包裝箱成相并以膠帶封合，依包裝在實際使用時的置放方向置于試驗機上，以12.7mm/min之速度壓縮包裝瓦楞紙箱，直至達到壓潰時顯示的最大值，即為該紙箱的耐壓強度。
耐壓強度關系式：F=S*(H/h-1)*W
其中：F：耐壓強度。S：安全系數(一般3.5—5倍)。H：包裝之堆積高度。h：?jiǎn)渭b箱之高度。W：?jiǎn)渭b連內容物之毛重。
耐壓強度之判定：
耐壓強度測試值應大于圖紙規定值
十五、內部緩沖包材
a、公差要求
PE袋：厚度公差±0.003mm，一般公差±5mm;
EPE袋：厚度公差±0.2mm，一般公差±5mm;
EPE：厚度公差±1mm，一般公差±3mm;
吸塑：厚度公差±0.15mm，一般公差±3mm;
紙托：厚度公差±0.3mm，一般公差±2mm;
海綿：一般公差±4mm;
b. 內部緩沖設計要求
一般產品外觀保護，請使用PE袋;
外觀要求較嚴，且外觀宜受損的產品，請使用EPE袋;
如果產品有銳角容易戳穿紙箱或局部較軟容易在紙箱上碰變形的，請?jiān)谙嚓P(guān)部位增加EPE或海綿來緩沖;
產品太小而外觀要求較嚴或結構太軟，或形狀不規則等，可以考慮以吸塑或紙托裝箱;
十六、棧板
a、公差要求
膠合棧板或木棧板：板材厚度公差±0.5mm，一般公差±5mm;
b、棧板設計要求
棧板通常由一塊大面板，九個方敦，三塊底板組成。
棧板寬度尺寸(貨柜內橫向)一般不要大于1130mm，長度尺寸則以貨柜內能放最多的棧板為最合適的尺寸，一般小于1200mm。高度尺寸一般100—120mm;
膠合棧板承受壓力范圍800—1200kg，木棧板承壓力要強些，可根據實際需要改變板厚其木墩大小來滿足其承壓強度;膠合棧板的面板及底板我們通常采用15mm板厚，木墩尺寸在長寬100—150mm，高在70—90mm;在設計裝箱時要注意計算棧板上的總受力狀況。
紙箱置于棧板上需以棧板長/寬規格≧紙箱的組合長/寬尺寸并且以不超過50mm為標準
因出口要求，木棧板要煙熏證明才可以，一般情況下選用膠合棧板，因膠合棧板為免檢。

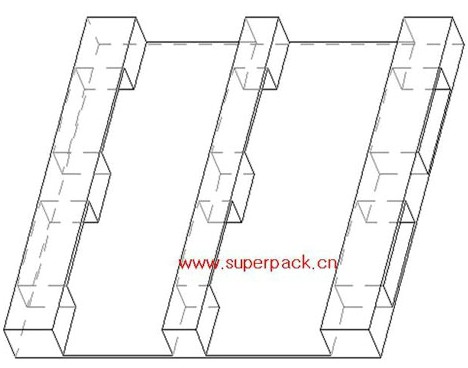

棧板開口方向(拖板車?yán)洉r(shí)進入的方向)如下

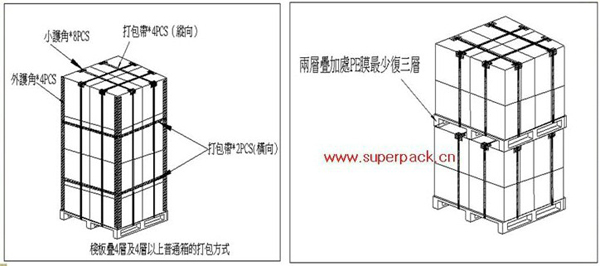

十七、打包規范：
包裝箱打棧板一定要先打上打包帶再外復2層PE膜，其中打捆包帶時需加上小護角，打包打井字形即4根打包帶，8根護角;纏PE膜時上下兩層棧板之間需至少繞三層PE腹膜，具體見以下附圖說明：
普通箱擺棧板的打包方式
十八、XX公司產品包裝方式匯整

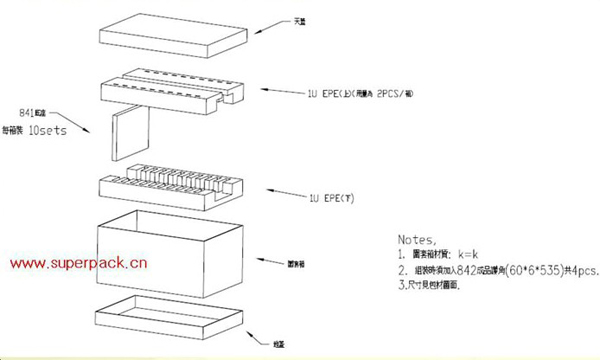

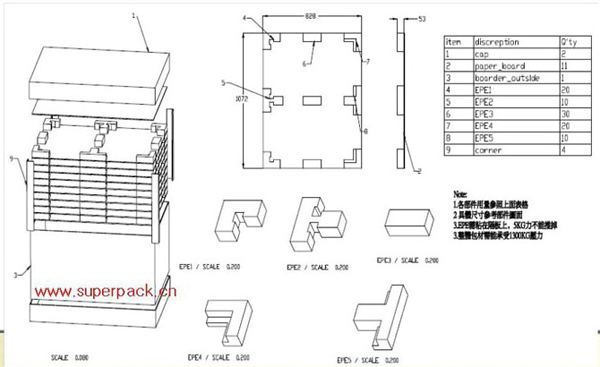

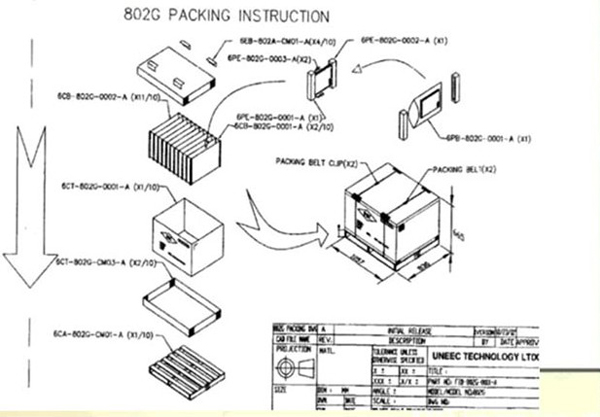

1U Server(851)包裝方式-01
1U Server(831)包裝方式-02
1U Server(841)包裝方式-03
