無碳復寫紙是一種用于復寫多份副本的紙張，分為上紙（CB紙）、中紙（CFB紙）和下紙（CF紙）三層，如圖1所示。CB面涂有含發色劑的微膠囊，CF面涂有含顯色劑的化工涂料，目前其主要用于商業票據領域。

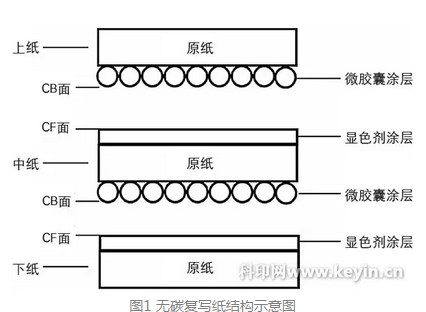

圖1 無碳復寫紙結構示意圖

在商業票據印刷生產中，越來越多的客戶需要在無碳復寫紙的上紙CB面印刷文字或表格等圖文信息，這些信息一般字號小、線條細，而且由于水、墨難控制，經常出現圖文發虛現象，給印刷企業及其客戶都造成了損失，我公司也遇到過此情況，因此筆者對此故障進行了分析，現總結如下，與大家分享。


一般說來，引起圖文發虛的主要原因有印版曬虛、印刷壓力小、給墨量小、給水量大、印刷速度過高、紙張質量差等，因此，要解決此故障須要對上述原因經過逐一排查。由于我公司目前使用的印刷機多為進口或國產高檔設備，所以初步排除了設備和工藝因素。在相同印刷條件下，筆者使用甲、乙兩種品牌的無碳復寫紙和一種品牌的普通雙膠紙進行印刷，結果三種紙張的正面印刷均正常，而乙品牌無碳復寫紙上紙CB面的圖文發虛嚴重，甲品牌無碳復寫紙上紙CB面有輕微的圖文發虛現象，而雙膠紙無發虛現象�？梢娂垙埵且�起圖文發虛的主要原因。


筆者結合無碳復寫紙的特性以及上述試驗結果，認為平滑度是引起圖文發虛的主要原因。因此，筆者選用上述試驗中的兩種無碳復寫紙的上紙和下紙及普通雙膠紙，使用DC-BK10000A型電腦測控別克式平滑度儀（測量范圍為1～10000s），在真空度為52kPa的條件下分別對其平滑度進行測試，測試數據如表1所示。

表1 3種紙張的平滑度測試數據

從表1可以看到，乙品牌無碳復寫紙上紙CB面的平滑度很低，只有8s，而甲品牌無碳復寫紙上紙CB面平滑度也僅有16s，均比普通雙膠紙的平滑度低。表面較平滑的紙張印刷時能較好地與印版接觸，從而使印版上的墨量均勻地轉移到紙面上，所印出的印品字跡和圖像的輪廓都比較清晰。平滑度低的紙張，印刷時不能均勻地接觸印版，因此油墨不能很好地轉移到紙面上，自然會導致印品圖文發虛，影響印品質量。


那么，無碳復寫紙上紙CB面的平滑度為什么低呢？由圖1可知，無碳復寫紙上紙CB面涂布了一層微膠囊，而微膠囊的粒徑為5～10μm，其表面呈凹凸狀，這就導致了無碳復寫紙上紙CB面的平滑度低。


要解決無碳復寫紙上紙CB面的圖文發虛問題，建議采取以下幾種措施。


（1）把好紙張質量關，對紙張性能進行檢測。無碳復寫紙主要用于卷筒紙票據印刷，主要印刷色塊、文字、表格，以清晰準確為主要的質量目標，因此檢測的主要項目應包括平滑度、厚度、抗張強度、含水量、橫向伸縮率、剝離力、挺度等。


（2）適當降低油墨黏度。開機前對油墨進行適性調配，在原墨中適當加入添加劑，增加油墨的流動性來彌補紙面不平的缺陷。


（3）適當提高印刷壓力。增加印刷壓力可以保證紙面與油墨充分接觸，提高油墨轉移率。


（4）降低印刷速度。降低印刷速度可以增加紙面與油墨的接觸時間，增加油墨轉移量。


（5）控制好水墨平衡。要使用品牌潤版液，盡量減小用水量，減小油墨的乳化程度以避免加劇圖文發虛現象。


（6）遇到紙張質量較差的情況時（有時是客戶指定用紙），要更換質量較好的新橡皮布印刷。
