在彩盒的裱坑加工過程中，紙板的翹曲常常是困擾紙制品加工業的重要問題之一。紙板翹曲除了會造成模切走位、降低效率外，還會影響到成箱后的方正度，削弱紙箱的整箱抗壓強度。由于造成翹曲的因素錯綜復雜，受環境溫濕度影響較大，很多包裝企業飽受困擾。在此，包小編向您奉上一些切實可行的方法：

裱坑紙板翹曲的定義

通常來講，只要是紙板背離平直狀態，我們都可稱為翹曲。但作為質量范疇的紙板翹曲，輕微的翹曲不是產品的缺陷，只有翹曲的程度對紙箱的生產、外觀和性能產生影響時，才稱得上翹曲。為了更好地分析彩盒的翹曲問題，我們可以通過引進拱曲系數來予以界定。經過測量，我們發現對覆面后的紙板，拱曲系數超過0.05時，將容易造成模切走位并影響模切效率。對成箱后的彩盒，當其中有一面紙板的拱曲系數超過0.03時，對彩盒的外觀和整箱抗壓產生較明顯的影響。因此，當覆面后的紙板和成箱后的彩盒拱曲系數分別超過0.05和0.03時，我們才可以稱之為翹曲缺陷。

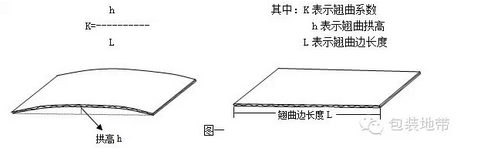

附：翹曲系數計算公式：

裱坑過程中紙板翹曲的原因分析﹕

在彩盒裱坑工藝中，造成紙板翹曲缺陷的原因除了少數情況是由于裱坑的彩紙和瓦楞紙板本身的翹曲直接導致的外，絕大多數則是紙板吸收膠水里面的水份后造成了彩面和瓦楞紙板尺寸的變化，尺寸變化的不一致就導致了裱坑后出現翹曲的缺陷。

為了了解裱坑后的紙板尺寸變化及翹曲的規律，通過詳細進實驗分析，我們找到了一些規律：

1)彩紙﹑瓦楞紙板在吸收水分后都會出現伸長現象；且吸收的水分越多，其伸長的幅度越大。當彩紙與瓦楞紙板的伸縮比率不一致時，裱坑后的紙板就會產生翹曲。如果彩紙伸縮的比率大于瓦楞紙板的伸縮比率，則裱坑后的紙板的翹曲表現為上彎，反之則為下彎。

2)當紙板將吸收的水分全部析出再回復到原來的水份含量后，彩紙會比原來的尺寸略小，但瓦楞紙板比原來的尺寸稍大。

3)紙板在裱坑后如放在干燥環境里面﹐其尺寸會比裱坑前有較大幅度的收縮。天氣越干燥﹐收縮幅度越大。而且，彩紙的收縮率要明顯高于瓦楞紙板的收縮率。這就是為什么天氣干燥季節，彩盒在倉庫堆放一段時間后容易出現明顯上彎的原因所在。

4)紙板橫紋方向的伸縮比率是豎紋方向的10倍以上。也就是說，如果彩紙或瓦楞紙板的長是橫紋方向，寬是豎紋向，則其尺寸變化的幅度較大，反之其變化幅度將較小。

改善方法

找出裱坑時紙板翹曲的規律之后，我們便可找到一些改善辦法。通過實踐證明，通常只要選用較高固含量的膠水，保持正確的紙紋方向，再輔之以正確的疊壓方法，紙板的翹曲就可以得到根本改善。

1）提高膠水的固含量

根據上面的實驗結果，彩紙﹑瓦楞紙板在吸收水分后伸長的幅度隨吸收水分的增加而增加，因而如果裱坑時紙板吸收的水份越少，那么紙板伸長的幅度就越小，因此我們可以采用較高固含量的裱坑膠水來改善裱坑時紙板的翹曲缺陷。固含量越高，膠水所含的水份越少，而且固含量高的膠水，單位面積紙板的涂膠量可以減少，因而可以保證單位面積紙板吸收水份大量減少，從而達到改善翹曲的目的。從多次實驗得出的結果來看﹐膠水的固含量保持在24%以上時，可以明顯改善紙板翹曲。

表1：膠水的固含量對紙板翹曲的影響

2）確保正確的紙紋方向

為了保證紙板在裱坑過程中不出現翹曲缺陷，工廠在訂購平板涂布白咭或進行卷筒開平張時一定要保持白咭的豎紋與長邊平行（如圖二）。由于白咭橫紋方向的伸縮比率是豎紋方向的10倍以上，其尺寸變化的幅度將較小。而且因為短邊為橫紋方向﹐長邊為豎紋方向﹐其紙幅收縮的絕對值較橫紋印刷要小得多﹐從而可以減輕翹曲的幅度。

實驗表明，一張270g/m²的3S涂布紙板，該紙板的長邊方向與豎紋方向平行，當紙板水份含量由11.6%升至16.6%后，發現該紙板的橫紋向伸長率是豎紋向的21倍，且橫紋向伸長了2.7mm豎紋向伸長了0.2mm。（如表2）

表2：正確紙紋方向的紙板尺寸變化情況

如果該紙板的豎紋向與短邊平行，按照表1的伸長率，則橫紋向將伸長4.2mm，豎紋向伸長0.1mm。紙紋方向對紙板尺寸變化的影響之大，由此可見一斑。（如表3）

表3：錯誤紙紋方向的紙板尺寸變化情況

3）吸水度低的彩紙與吸水度高的瓦紙貼合效果明顯

實踐表明，如果彩紙背面吸水性較低，與之貼合的瓦紙吸水性高，則膠水中的水份大部分被瓦紙吸收，彩紙因為吸收水份少而伸縮幅度小，因而裱出來的紙板明顯平直。但建議避免在潮濕天氣這樣操作，容易因紙板軟而被客戶投訴。

我們曾經做過一個極端的實驗，把一百張彩紙背面上光油后再進行裱坑，結果裱出來的紙板極其平直。因此，包裝廠在裱彩紙前，應該掌對彩紙及瓦紙的表面吸水性。

4）正確的堆疊方式

此外，在進行裱坑的過程中，對剛完成裱坑的紙板采用正反相對的方式進行堆垛疊壓，也可在一定程度上改善紙板翹曲。對于完成裱坑且翹曲嚴重的紙板，比較可行且有效的辦法則是在上面施加一定的重壓，經過一段時間后，翹曲的紙板會有較明顯地改善。
