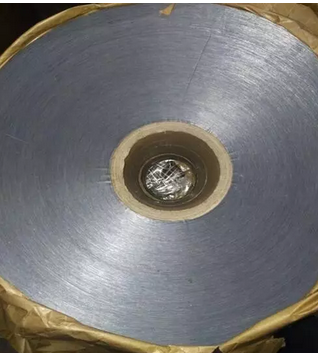

富美包裝劉洪：大家探討一下，收卷成這樣會(huì)帶來(lái)哪些弊端？

        溫州申聯(lián)印業(yè)何勇：制袋后會(huì)不平整。

        歐萊特高雙民：還好吧，卷心會(huì)有軟皺，可以改用大紙管收，效果會(huì)好點(diǎn)。

        富美包裝劉洪：但復(fù)合效果很好的。

        黃山永新小王：收卷對(duì)復(fù)合成品膜的平整度有影響嗎？大嗎？

        富美包裝劉洪：我也想知道，成品不平整的因素有哪些？

        雙津薄膜：你這個(gè)應(yīng)該是薄膜厚薄不均造成的，基材厚度不均。

        黃山永新小王：收卷張力也要控制好。

        分切.制袋,溫：是的，控制好張力，不要一下緊一下松。

        雙津薄膜：你這個(gè)膜，看上去基材厚度不均勻蠻嚴(yán)重的，側(cè)面收緊很多。

        分切.制袋,溫：如果復(fù)卷時(shí)起水波紋，就盡快復(fù)合，不要留太久，久了會(huì)定型。現(xiàn)在你的卷膜應(yīng)該是收太緊了。

        雙津薄膜：是的，收太緊了，然后端面比較薄，就出現(xiàn)了這樣的情況。

        分切.制袋,溫：如果再緊一點(diǎn)的話，紙芯都有可能會(huì)變形，到時(shí)能不能拿出來(lái)都是問(wèn)題。

        雙津薄膜：那應(yīng)該不會(huì)吧，端面偏薄收緊了會(huì)這樣，如果是膜卷中間收緊，會(huì)產(chǎn)生暴莖。你這是哪家的膜？沒(méi)有分切過(guò)么？收卷這么不整齊。

        上海康達(dá)小簡(jiǎn)：這個(gè)端面就跟剛剛復(fù)卷類似。

        分切.制袋,溫：這是復(fù)卷過(guò)的，旁邊的紋路跟那個(gè)比都不一樣。前松后緊，把前面的搞變形了。

        歐萊特高雙民：2放張力沒(méi)控好。

        溫州申聯(lián)印業(yè)何勇：他那個(gè)是沒(méi)有收平。

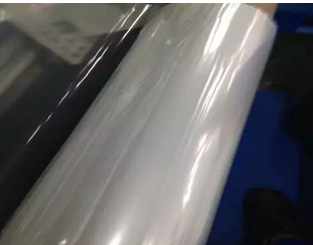

        雙津薄膜：上海康達(dá)小簡(jiǎn)放的膜亮度很好，霧度好像比較大，是普通制袋CPP？

        上海康達(dá)小簡(jiǎn)：這個(gè)是共擠膜復(fù)合，這種分切后產(chǎn)生的復(fù)合膜外觀情況，薄膜蕩邊也沒(méi)有，不屬于合格品。

        富美包裝劉洪：我們的產(chǎn)品就是復(fù)卷后端面菊花狀，但里面還是平整的，和透明膜那張圖片比還是好得多。

        分切.制袋,溫：張力控制得好，收得好的卷膜，用手放在紙芯中間提起來(lái)不松動(dòng)，旁邊沒(méi)起箭頭痕，這樣才行。

        富美包裝劉洪：現(xiàn)在無(wú)溶劑的產(chǎn)品總會(huì)有一點(diǎn)不平整，很頭痛。

        上海康達(dá)小簡(jiǎn)：圖中的卷膜再次復(fù)卷時(shí)會(huì)發(fā)現(xiàn)，有紋路的位置軟皺很嚴(yán)重。

        富美包裝劉洪：這個(gè)最主要的原因就是張力不合適，還有錐度不匹配。

        溫州申聯(lián)印業(yè)何勇：所以收卷跟平整度還是有關(guān)系的。

        分切.制袋,溫：

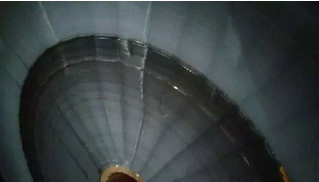

        這是分切好的卷膜，前面剛開(kāi)始還是有點(diǎn)收緊了，起了一點(diǎn)紋。

        溫州申聯(lián)印業(yè)何勇：剛開(kāi)始肯定有的，有的紙管不好也會(huì)起皺。

分切.制袋,溫：這是經(jīng)過(guò)材料商再到印刷再到復(fù)合再到分切的紙筒，用了好幾次了。

        雙津薄膜：最根本的還是看流延設(shè)備的均勻性控制。

        溫州申聯(lián)印業(yè)何勇：一般分切都是用新紙管。其實(shí)好多東西都不是單方面的，每一個(gè)工序都要做好，這樣成品才好。
