生產(chǎn)實例：OPP38//CPP40

設(shè)備：北人干式復(fù)合機

基材：OPP38μm寬60mm滿版油墨印刷；CPP40μm寬675mm

膠黏劑：普通脂溶性雙組份聚氨酯膠黏劑，配比1:0.2:1.2（工作濃度37.5%）。

工藝參數(shù)：30μm 200L電雕涂布輥，涂布量1.8g/㎡；刮刀壓力0.2MPa，涂布壓力0.2MPa，復(fù)合壓力0.6MPa，烘道溫度40℃、50℃、60℃；1^#放卷張力5.0kg，2^#放卷張力3.0kg，收卷張力5.6kg，烘道張力0.05MPa，涂膠輥寬度653mm，復(fù)合溫度50℃，機速90~100m/min，熟化24h。

產(chǎn)品檢測：（單位為N/15mm）

剝離強度

縱向：0.56、1.31、1.49油墨大部分轉(zhuǎn)移；

橫向：1.37、2.39、0.73油墨大部分轉(zhuǎn)移。

熱合強度

縱向：18.9、19.8、16.8、19.2、16.3、20.3、19.1、21、19.2、16.5；

橫向：17.1、17.0、18.6、18.2、18.8、17.4、16.3、15.7.

同類產(chǎn)品數(shù)據(jù)分析

1、剝離強度統(tǒng)計分析

從圖1中可以看出大量的數(shù)據(jù)分布都在1.0以下，這主要是OPP的助劑在熟化過程中遷移到膜的表面，同時油墨熱別是使用的普通聚氨酯膠黏劑的抗助劑性差，剝開復(fù)合膜時膠黏劑基本上都轉(zhuǎn)移到內(nèi)層一面，油墨的抗助劑遷移性雖優(yōu)于膠黏劑，但測試時仍然是油墨大部分發(fā)生轉(zhuǎn)移。情況往往是OPP越厚剝離強度越差（如圖1和圖2）。

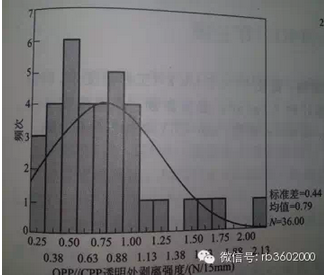

圖1 OPP//CPP透明處剝離強度

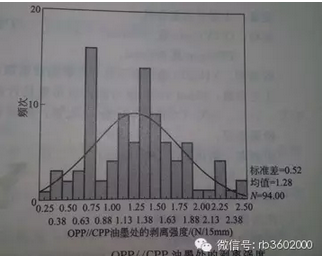

圖2 OPP//CPP油墨處的剝離強度

2、熱合強度統(tǒng)計分析

OPP28//PP30~60（如圖3）

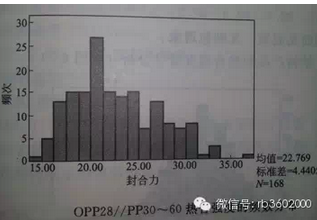

圖3 OPP28//PP30~60熱合強度的頻數(shù)分布

OPP38//CPP40~50（如圖4）

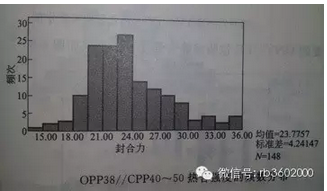

圖4 OPP38//CPP40~50
