【看點】 “可視化管理”就是將企業生產現場的物料、機器設備、設施、人員、工作任務的分類、分工、權屬、等級、質量、數量、緊 急程度、數量、順序等盡可能地用顏色、圖形、符號等簡單明了的方式展示出來。可視化管理最重要的好處，除了保障生產工 作的安全，剩下的就是效率了。同樣面積的一個標識，如果是用文字表示，需要在場人員更靠近標識才能完全看清這個標識的 意思，而如果是用標準顏色、寬度和形狀的標識，相對地站得遠就可以了解標識的意思了，這就是效率。
地面分區劃線就是一種用顏色或者圖形表達的可視化管理方法。 因?yàn)槠浜?jiǎn)潔明了醒目，所以正在制造型企業中得到越來越廣泛 的運用。印刷企業早已廣泛使用了標識標志線，但用的是不是正確呢？
工廠區域地面

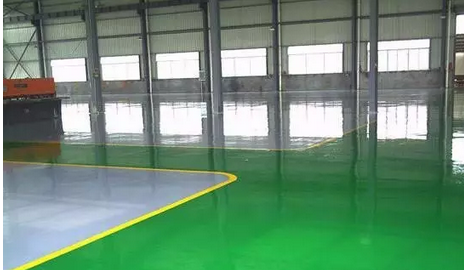

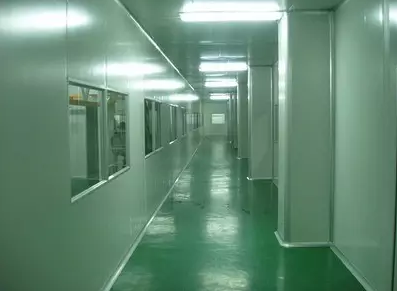

作業區
顏色：翠綠色
規格：全覆蓋
備注：進行生產操作、物品存放區、班組活動、員工工間休息等的區域
廠房?jī)?nèi)主通道
顏色：墨綠色
規格：通道寬≥140cm，線寬12cm
備注：用于人員、叉車、電瓶車、手推車及各種周轉車等通行的通道
廠房?jī)?nèi)輔助通道
顏色：墨綠色
規格：通道寬≥80cm，線寬8cm
備注：用于人員、小型手推車及各種周轉車通行的通道，并起到區域隔離作用
在廠房?jī)?nèi)通道設置的人行道
顏色：與通道同色(墨綠)
規格：道寬為：60cm或80cm，條件允許的可適當放寬(人行道兩端及之間應配有“人行道”字樣）
備注：用于人員通行的通道，一般情況是在主通道上劃分出來

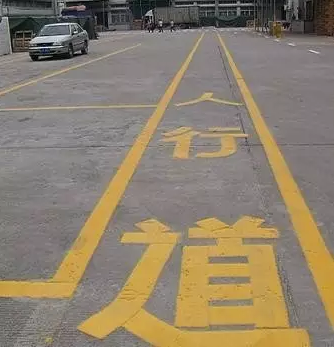

在廠區道路設置的人行道
顏色：地面原色
規格：道寬為：120cm至180cm(人行道兩端及之間應配有“人行道”字樣）
備注：用于人員通行的通道，一般情況是在廠區道路上劃分出來
消防通道
顏色：紅色
規格：通道寬≥100cm
備注：消防專用
禁止占用區、禁止停留區
顏色：紅色
規格：消防器材存放點、消防通道、安全隔離區域
備注：用于消防器材存放點、消防通道、安全隔離區域
避讓區
顏色：黃色
規格：禁止人員進入的重要電控制裝置（如配電柜）附近區域、承載有毒或強腐蝕性化學裝置附近區域、熱裝置（如熔化爐、保溫爐）附近區域、壓力容器裝置附近區域、其它無關人員不得通行和停留區域
廠房?jī)?nèi)地面區域線、廠區道路標志線

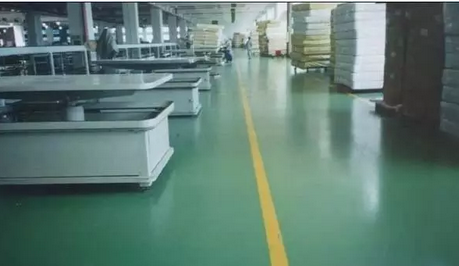

廠房?jī)?nèi)區域標志線
顏色：白色或黃色
規格：線寬8cm（實線）
備注：發動機工廠選用黃色、其余工廠選用白色
廠房?jī)?nèi)區域間隔標志線
顏色：白色或黃色
規格：線寬5cm（實線）
備注：發動機工廠選用黃色、其余工廠選用白色
廠房?jī)?nèi)通道設置的人行道標志線
顏色：白色
規格：線寬8cm（虛線）
備注：線段長100cm、線段間隔100cm
在廠房?jī)?nèi)人行道設置的人行橫道線
顏色：白色
規格：線寬為：10cm、橫道線之間間隔為：15cm ；人行橫道的寬度為：人行道寬加上人行道標志線寬
廠區道路設置的人行道標志線
顏色：白色
規格：線寬10cm或12cm（實線）
在廠區道路設置的人行橫道線
顏色：白色
規格：線寬為40cm、橫道線之間間隔60cm；人行橫道的寬度L≥300cm
廠區道路中心虛線
顏色：?jiǎn)蜗蛲ㄐ械牡缆窞?白色；雙向通行的道路為:黃色
規格：線寬15cm（虛線）
備注：線段長400cm、 線段間隔400cm
廠區道路中心單實線
顏色：?jiǎn)蜗蛲ㄐ械牡缆窞?白色；雙向通行的道路為:黃色
規格：線寬15cm（實線）
廠區道路停放區限制標志線
顏色：白色
規格：線寬15cm（實線）
備注：表示車輛等候放行信號,或停車讓行的停車位置
廠區道路機動車輛停止線
顏色：白色
規格：線寬6cm或8cm（實線）
備注：擺放轉運車區域、貨車裝卸貨停放區域
小汽車停放區限制標志線
顏色：白色或黃色
規格：線寬10cm（實線）
備注：同一區域應使用同一種顏色
生產現場禁行標志線
顏色：紅色
規格：廠房?jī)?nèi)的線寬為8cm、廠區道路的線寬為10cm
備注：是禁止車輛、行人通行的標志線
道路地面文字、圖形標識顏色
顏色：白色或黃色
規格：圖形大小以及字體高度、寬度要求與現場地面標志線相協調
備注：顏色與標志線的顏色一致；字體一般為黑體，如采用手寫體的字體要工整
各種標識牌
顏色：紅色邊框，圖形符號或文字為黑色，襯底色為白色
備注：是禁止人們不安全行為的標志標識
顏色：黑色邊框，圖形符號或文字為黑色，襯底色為黃色
備注：是提醒人們對周圍環境引起注意，以避免可能發生危險的標志標識
顏色：圖形符號或文字為白色，襯底色為藍色
備注：是強制人們必須做出某種動作或采用防范措施的標志標識
顏色：圖形符號或文字為白色，襯底色為綠色
備注：是向人門提供某種信息的標志標識
規格：
1、標識標志牌一般選用矩形，尺寸寬度與長度比例應為：0.618；自制的標識標志，一般情況下版面尺寸應選用A3、A4、B5、16K、32K等規格；
2、標識標志牌可按具體情況在版面的上方或下方加上“南方泵業股份有限公司”LOGO、文字；
3、標識標志的字體不需擦寫部分一般為黑體（國家有專門規定的除外），需經常擦寫部分可為手寫體，并要求書寫工整。

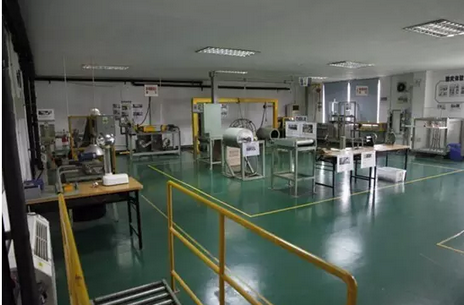

防護欄網、區域分隔網顏色
顏色：黃、黑色相間
規格：黃、黑色間隔長度：30cm～60cm
備注：如使用不銹鋼制作的，可保留原色
顏色：紅、白色相間
規格：紅、白色間隔長度：30cm～60cm
備注：如使用不銹鋼制作的，可保留原色
顏色：淺黃色或黃色
備注：如果掛具顏色為黃色的,懸鏈防護網應選淺黃色，同一區域應使用同一種顏色
顏色：黃、黑色相間
規格：條紋斜度與基準面成45°，黃、黑色相間條紋寬度為5～10cm，特殊情況可加至30cm；每種顏色應不小于二道
備注：用于安全提示，如：鋼平臺樓梯第一級和末級、突出部位、卸貨平臺邊緣、凸臺邊緣等處需設置安全提示顏色相間條紋
顏色：淺黃色
備注：適用于廠房?jī)?nèi)區域分隔網
